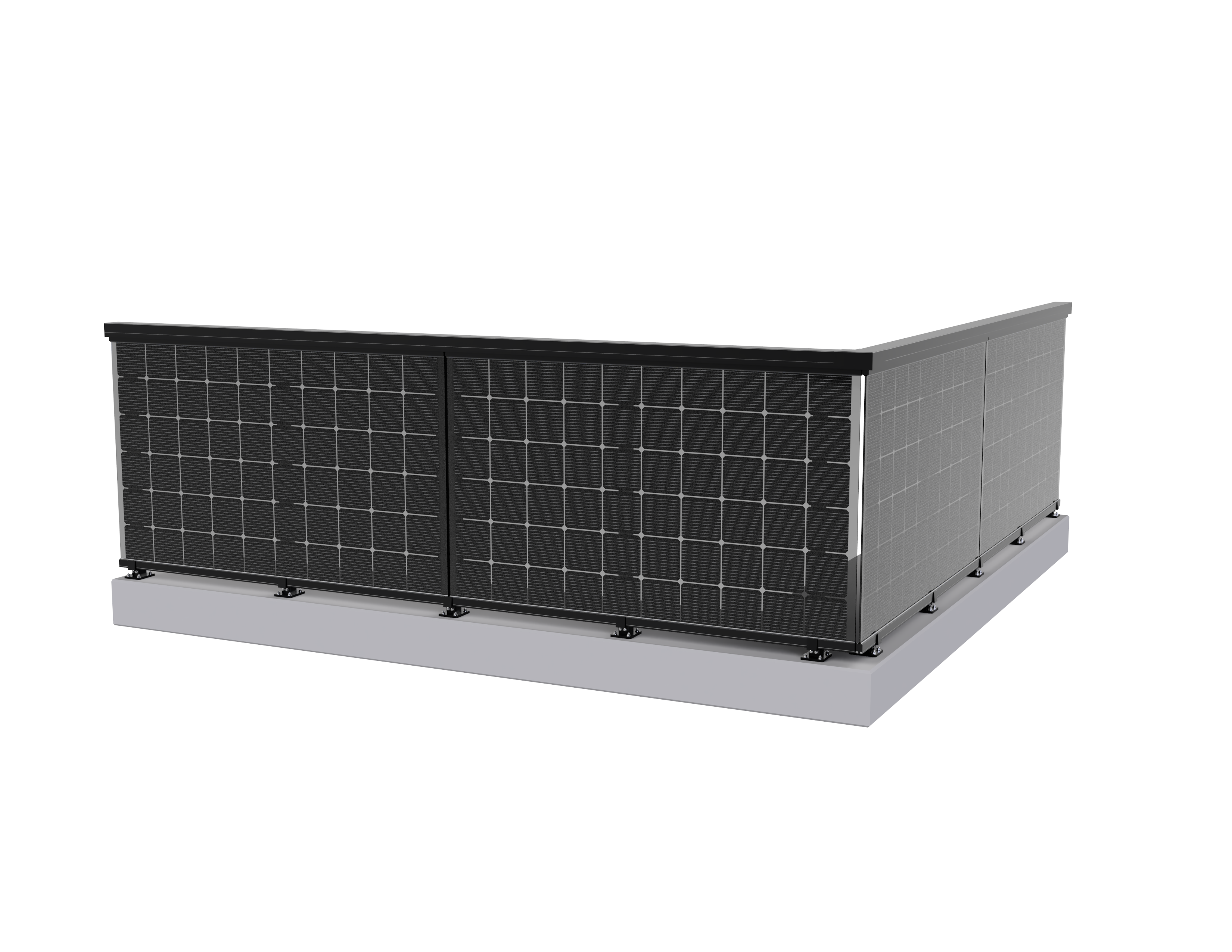

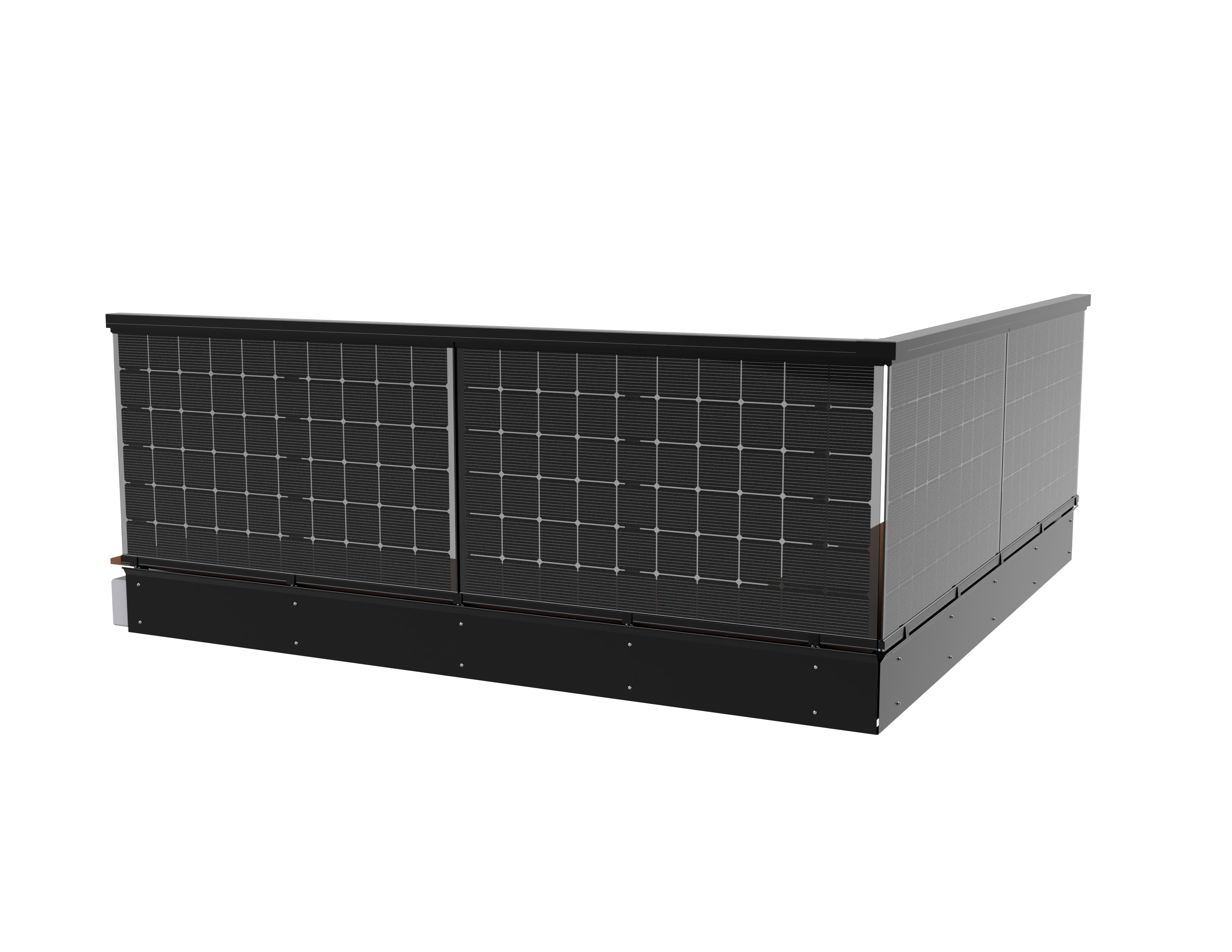

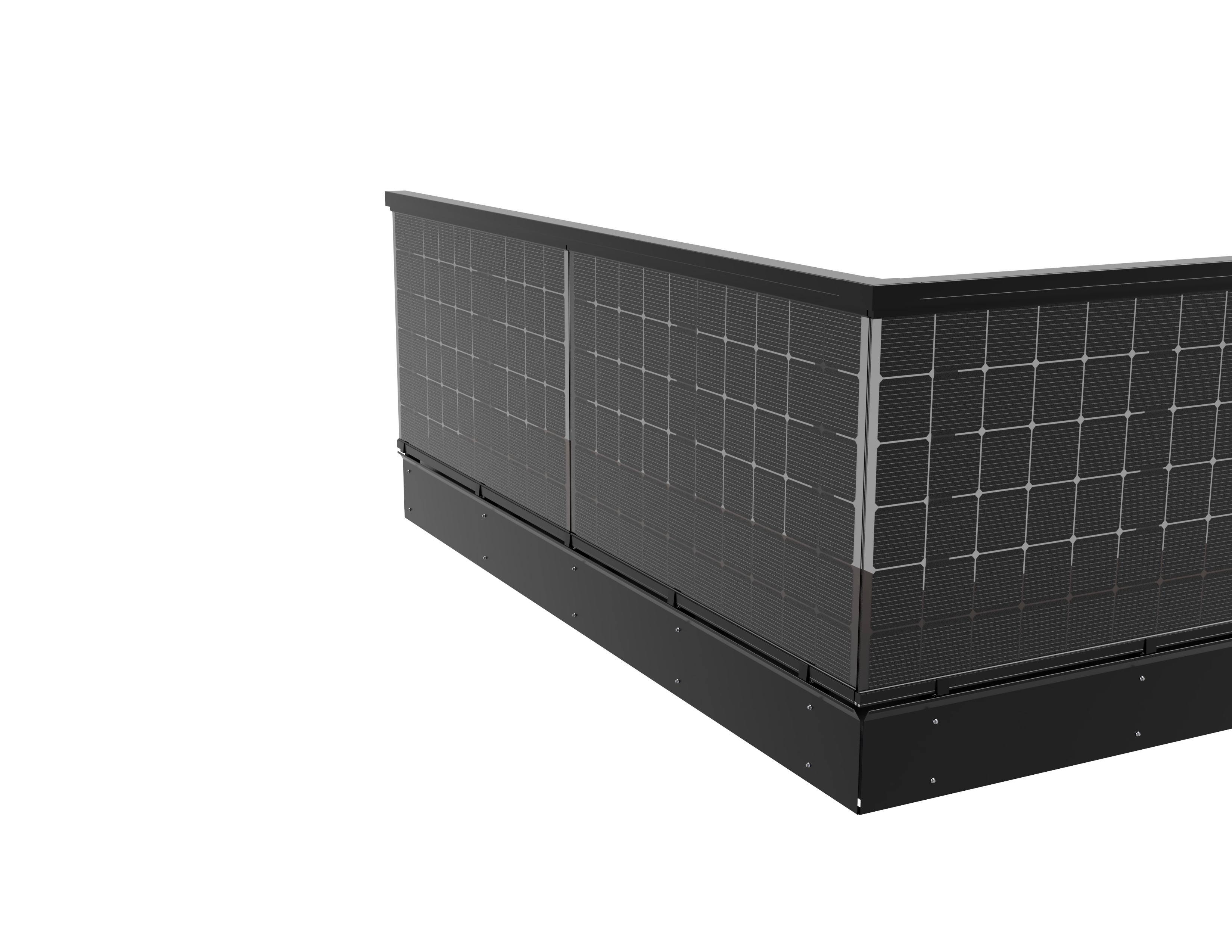

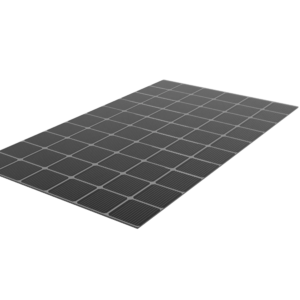

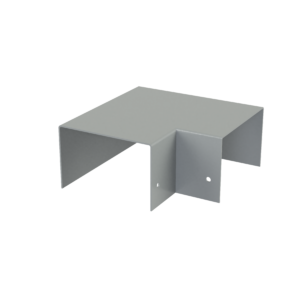

E-Line Solen er et side- eller toppmontert rekkverkssystem i aluminiumsglass utstyrt med valgfrie solskjermende glasspaneler, noe som skaper et elegant og moderne utseende. Laminert eller laminert og herdet glass er installert mellom horisontale aluminiumsprofiler, støttet av 46 × 46 mm stolper.

Alle aluminiumsprofiler er pulverlakkert, mens festene forblir ubehandlet for enkelt vedlikehold og inspeksjon.

Standard høyde: Avhenger av nasjonale forskrifter; minimum 1,0 m over gangflate
Stender – 46 × 46 mm
Håndløper – 97× 64 mm, 82x35mm,
Glasslist– : 25 × 37 mm
Glass: Laminert / laminert og herdet (EN 14449)
Total rekkverkstykkelse: 51 mm
Stenderavstand: Beregnes i henhold til lokale forskrifter og krav til glasstykkelse

Stolper: Aluminium EN-AW 6005A-T6
Håndløper: Aluminium EN-AW 6063-T66
Glasslist: Aluminium EN-AW 6063-T66
Glass: Laminert / laminert og herdet sikkerhetsglass (EN 14449)
Forankringer: Syrefast rustfritt stål A4(for festing til betong)
Skruer: Karbonståll, korrosjonsklasse C4 (for feste av tre)

Aluminiumsprofiler: Pulverlakkert (RAL-fargespekter)
Glass: Synlige kanter er polert;
Festemidler: Er ikke pulverlakkert

Sidemontert

Underkonstruksjon: Betong eller tre
Minimum betongklasse: C25/30 (EN 206)
Minimum betongtykkelse: 200 mm
Minimum forankringsdybde : 160 mm
Ankertype: Hilti HSA-R M12 (For festing til betong)
Minimum høyde på trekonstruksjon: 200 mm
Tykkelse på trekonstruksjon: 190 mm
Festesett for tre: Rothoblaas VGS EVO 11 × 100 mm(For festing til treverk)

Toppmontert

Underkonstruksjon: Betong eller tre
Minimum betongklasse: C25/30 (EN 206)
Minimum betongtykkelse: 150 mm
Minimum forankringsdybde : 90 mm
Ankertype: Hilti HSA-R M8 (For festing til betong)
Minimum høyde på trekonstruksjon: 180 mm
Tykkelse på trekonstruksjon: 90 mm
Festesett for tre: Rothoblaas HBS EVO 11 × 100 mm(For festing til treverk)

Samsvarsstandarder: EN 1991-1-1, EN 1999-1-1 og EN 1990
Bøyemotstand for stolpe: Rd = 2,5 kNm
Maksimal linjelast (håndløper): Qk = 1,0 kN/m (beregnet for 1,2 m høyde i henhold til NS 3510)
Maksimal punktlast : Qk = 1,0 kN
Pendelslagmotstand: 2(B)2 (EN 12600:2002)

Rekkverkssystemet leveres på en trepall som er spesielt utformet for sikker transport. Hver komponent er individuelt sikret og adskilt i emballasjen for å minimere bevegelse og beskytte mot skader under transport.

Det er viktig at alle kolli er forsvarlig sikret under transport for å forhindre lastforskyvning og mulig skade på produktene. Vi anbefaler å inspisere alle pakker ved mottak og å følge korrekte monteringsprosedyrer for å sikre at glasskomponentene forblir intakte og fullt funksjonelle.

All teknisk dokumentasjon og monteringsmanualer knyttet til dette produktet er tilgjengelig på vår dokumentasjonsside.

Vennligst følg lenken nedenfor for å få tilgang til de nyeste versjonene av produktspecifikke dokumenter.
