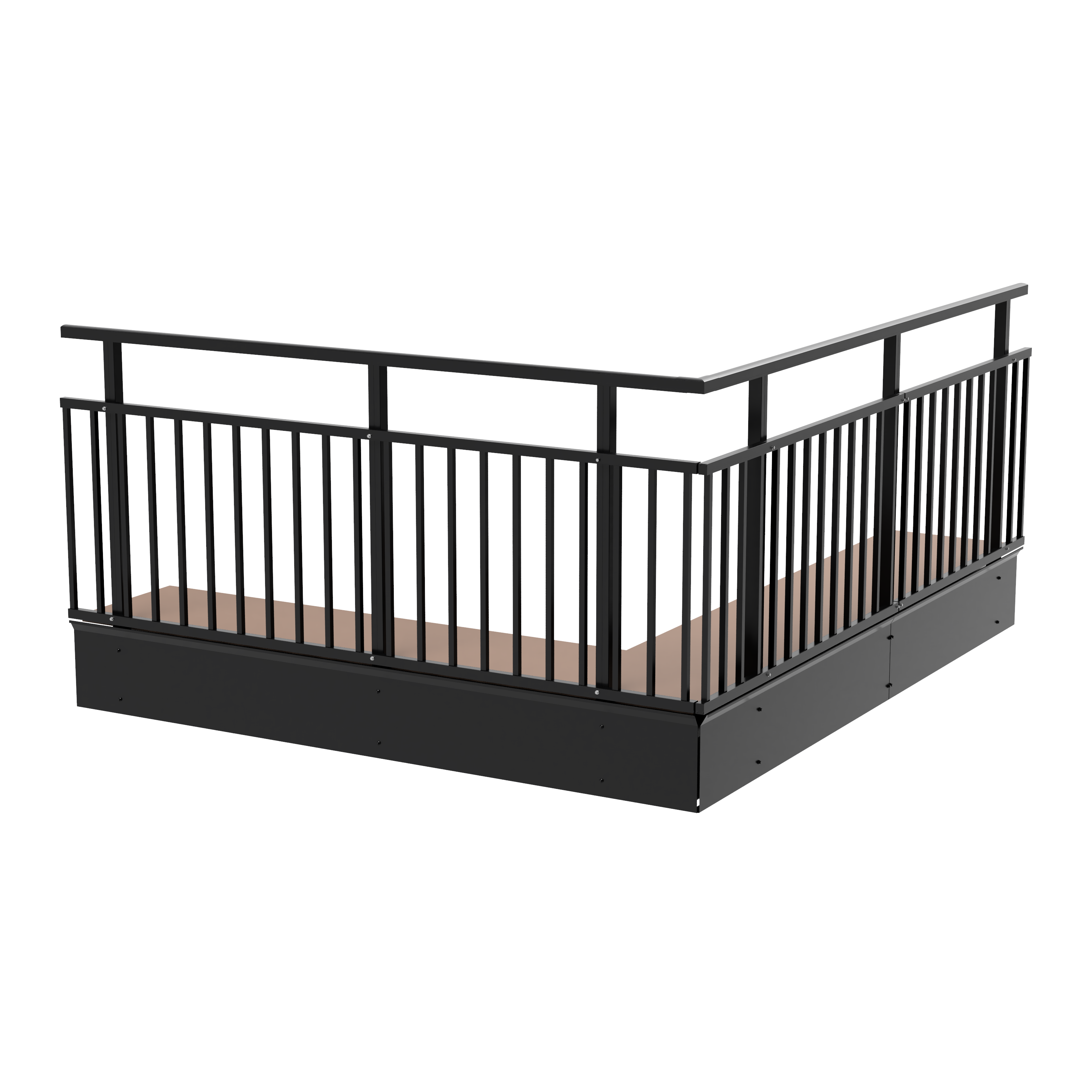

A-LINE BODO er et rekkverkssystem i aluminium med vertikale stenger (20×20 mm) festet til horisontale aluminiumsprofiler (34×29 mm). Rekkverket er montert på 46×46 mm stolper. Bodo-rekkverket kan festes til konstruksjonen med side-, topp- eller brystningsfeste, noe som gir et rent og moderne utseende samtidig som det gir utmerket styrke og holdbarhet.

Alle aluminiumskomponenter er pulverlakkert, noe som sikrer langvarig korrosjonsbeskyttelse. Systemet er ideelt for balkonger, terrasser og offentlige rom der både sikkerhet og design er viktig.

Standard høyde: Avhenger av nasjonale forskrifter; minimum 1,0 m over gangflate

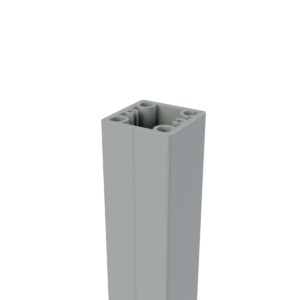

Stender – 46 × 46 mm
Håndløper – 51 × 43 mm, 82x35mm, 34×29 horisontale profilmal
Horisontale profilmal– 34 × 29 mm
Stenderavstand: Beregnes i henhold til lokale forskrifter og krav til glasstykkelse

Stolper: Aluminium EN-AW 6005A-T6
Håndløper: Aluminium EN-AW 6063-T66
Horisontale profilmal: Aluminium EN-AW 6005A-T6
Vertikale stolper: Aluminium EN-AW 6005A-T6
Forankringer: Syrefast rustfritt stål A4(for festing til betong)
Skruer: Karbonståll, korrosjonsklasse C4 (for feste av tre)

Aluminiumsprofiler: Pulverlakkert (RAL-fargespekter)
Festemidler: Er ikke pulverlakkert

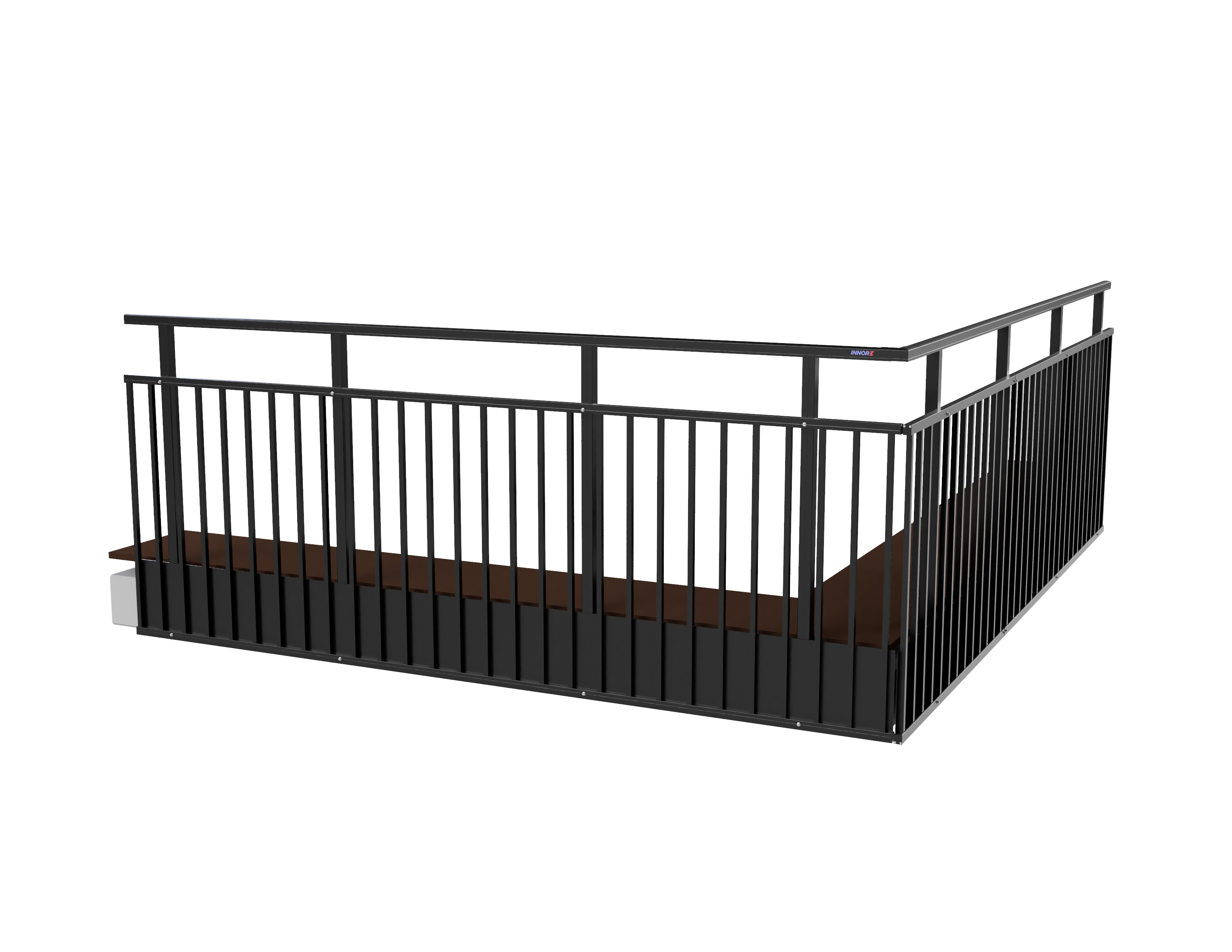

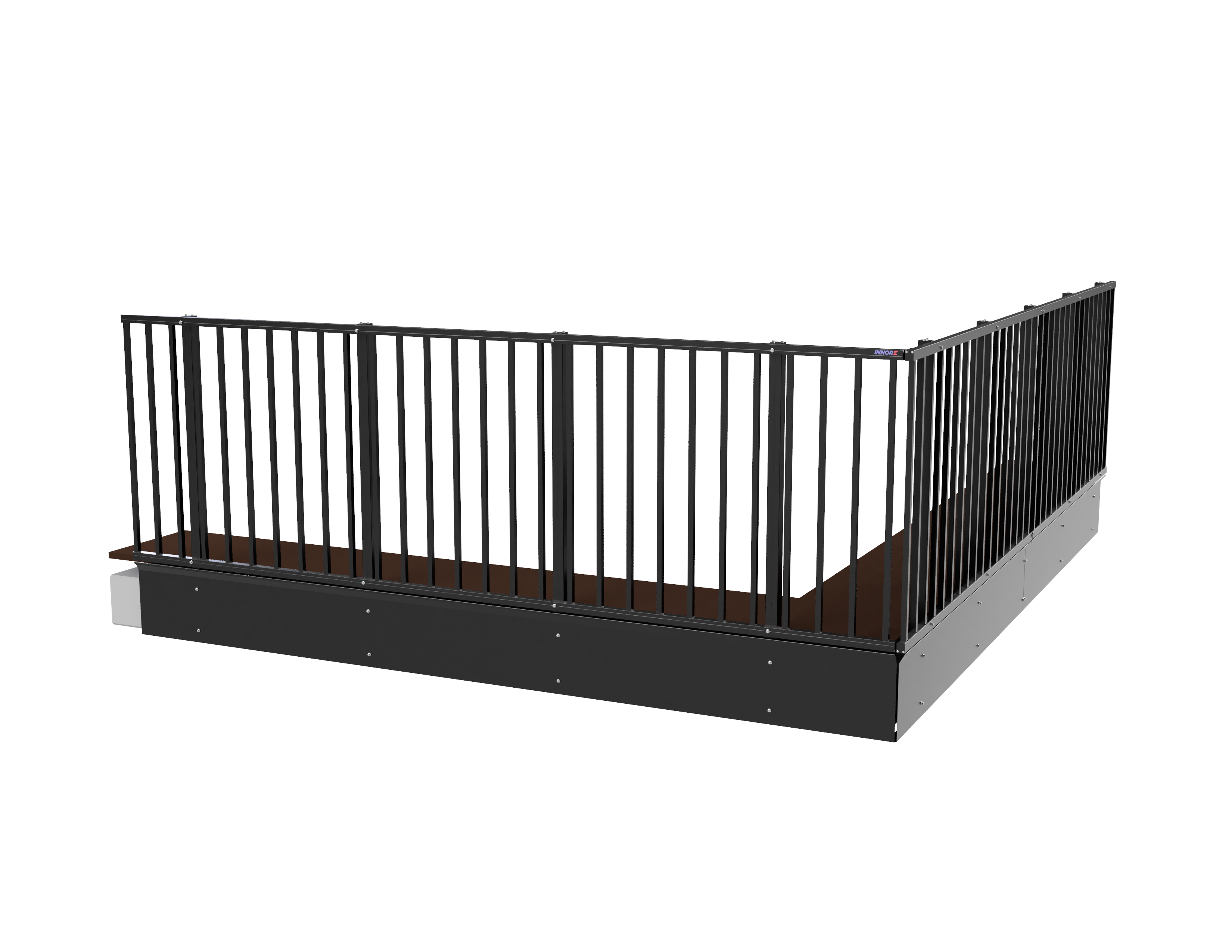

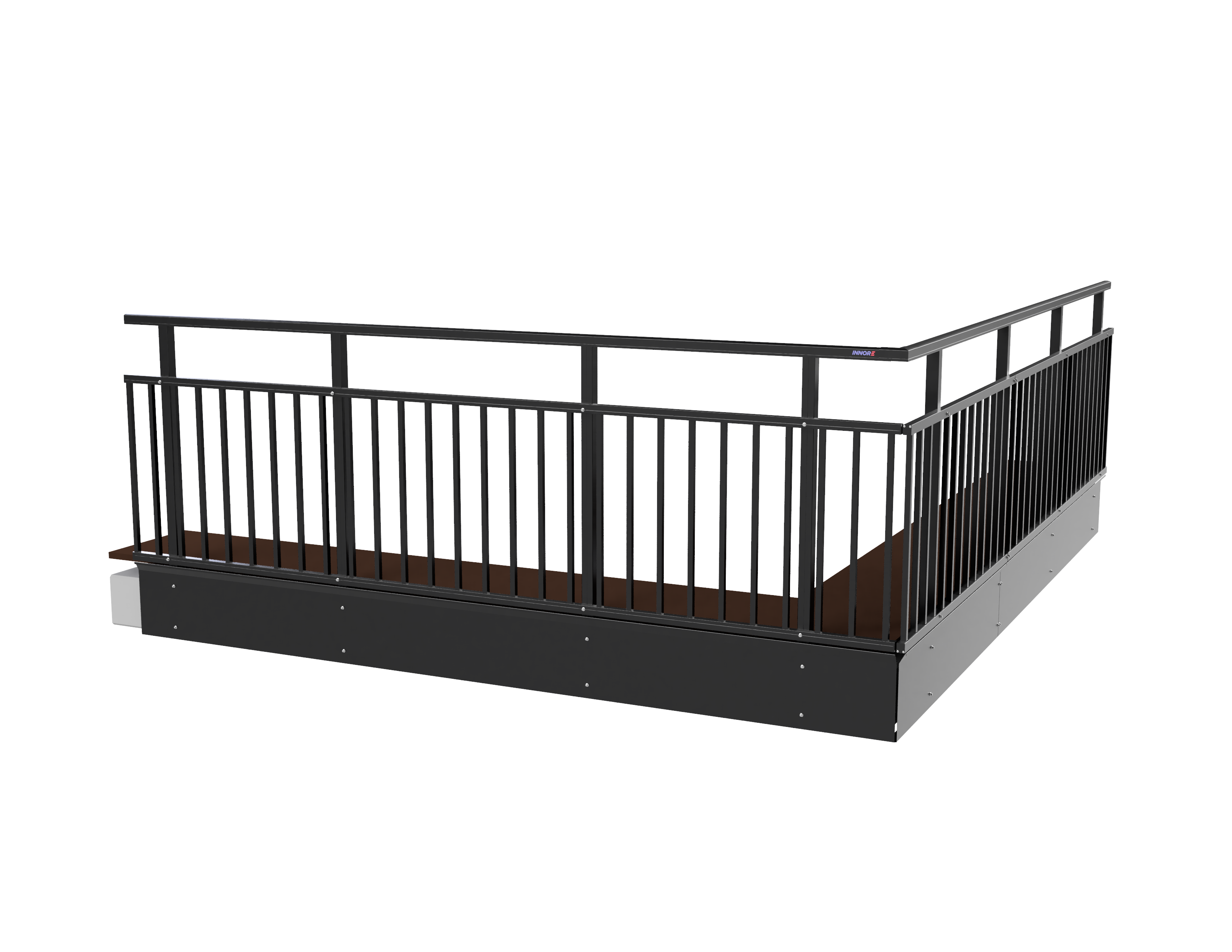

Sidemontert

Underkonstruksjon: Betong eller tre
Minimum betongklasse: C25/30 (EN 206)
Minimum betongtykkelse: 180 mm
Minimum forankringsdybde : 160 mm
Ankertype: Hilti HSA-R M12 (For festing til betong)
Minimum høyde på trekonstruksjon: 190 mm
Tykkelse på trekonstruksjon: 90 mm
Festesett for tre: Rothoblaas VGS EVO 11 × 100 mm(For festing til treverk)

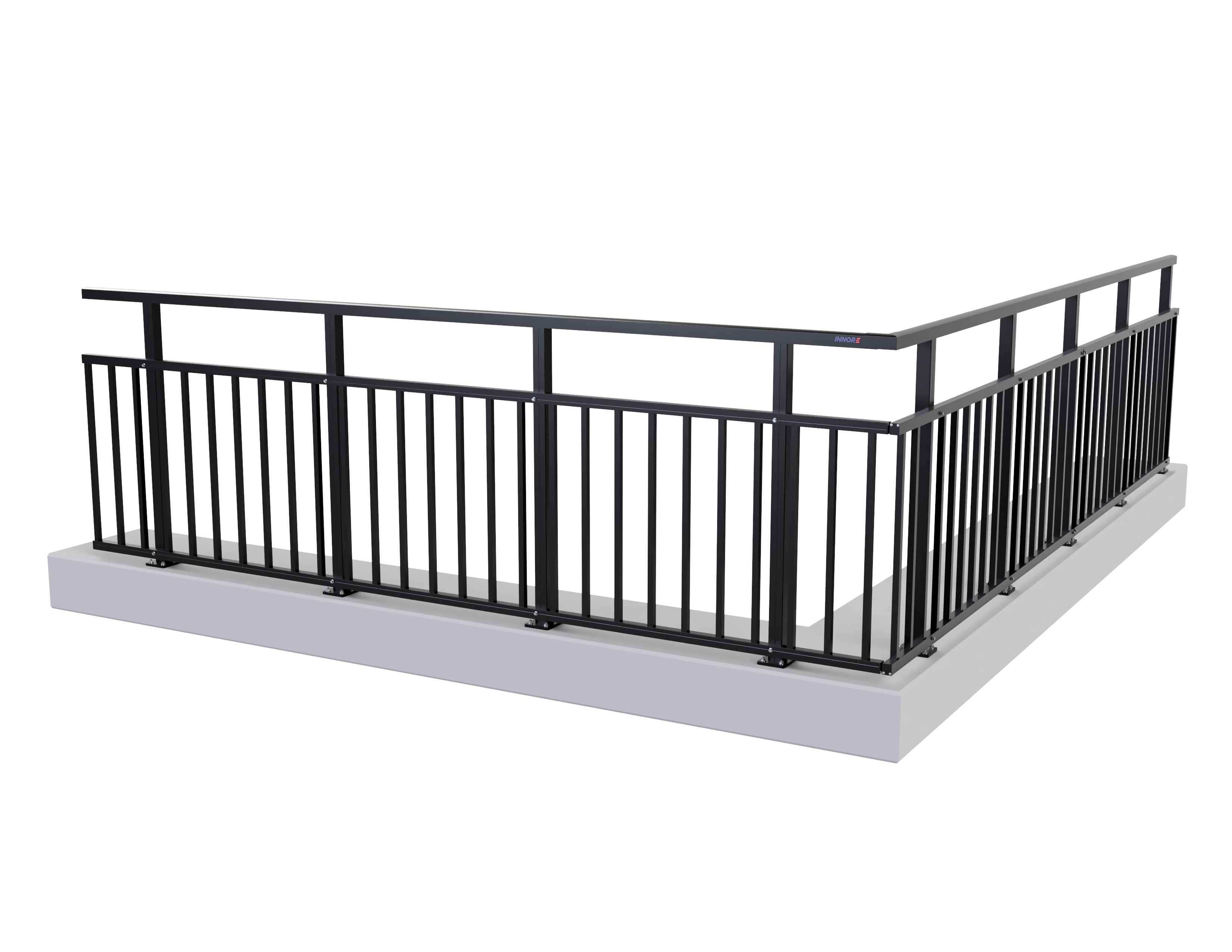

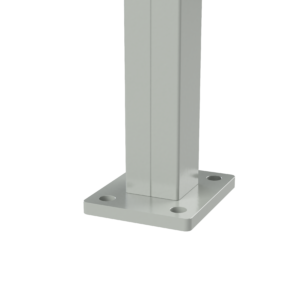

Toppmontert

Underkonstruksjon: Betong eller tre
Minimum betongklasse: C25/30 (EN 206)
Minimum betongtykkelse: 130 mm
Minimum forankringsdybde : 130 mm
Ankertype: Hilti HSA-R M8 (For festing til betong)
Minimum høyde på trekonstruksjon: 148 mm
Tykkelse på trekonstruksjon: 90 mm
Festesett for tre: Rothoblaas HBS EVO 11 × 100 mm(For festing til treverk)

Brystvernmontert

Underkonstruksjon: Betong eller tre
Minimum betongklasse: C25/30 (EN 206)
Minimum betongtykkelse: 180 mm
Minimum forankringsdybde : 350 mm
Ankertype: Hilti HSA-R M12 (For festing til betong)
Minimum høyde på trekonstruksjon: 180 mm
Tykkelse på trekonstruksjon: 90 mm
Festesett for tre: Rothoblaas TBS EVO (For festing til treverk)

Samsvarsstandarder: EN 1991-1-1, EN 1999-1-1 og EN 1990
Bøyemotstand for stolpe: Rd = 2,5 kNm
Maksimal linjelast (håndløper): Qk = 1,0 kN/m (beregnet for 1,2 m høyde i henhold til NS 3510)
Maksimal punktlast : Qk = 1,0 kN
Pendelslagmotstand: 2(B)2 (EN 12600:2002)

Rekkverkssystemet leveres i trepaller som er spesielt utviklet for sikker transport. Hver komponent er individuelt sikret og atskilt for å minimere bevegelse og beskytte mot skade under transport. Riktig sikring av alle pakker under transport er viktig for å forhindre lastforskyvning og potensiell skade på produktene.

Vi anbefaler å inspisere alle pakker ved ankomst og følge riktige installasjonsprosedyrer for å sikre at komponentene forblir intakte og funksjonelle.

All teknisk dokumentasjon og monteringsmanualer knyttet til dette produktet er tilgjengelig på vår dokumentasjonsside.

Vennligst følg lenken nedenfor for å få tilgang til de nyeste versjonene av produktspecifikke dokumenter.
