A-LINE Molde
A-Line Molde er et pulverlakkert rekkverkssystem i aluminium med vertikale stenger på 20 × 40 mm og en aluminiumsprofilstruktur på 26 × 48 mm. Systemet er designet for montering på betong- eller trekonstruksjoner og gir slitesterk fallsikring med et rent og moderne arkitektonisk utseende.
- Beskrivelse
- Tekniske spesifikasjoner
- Materialer
- Overflatebehandling
- Monteringsalternativer
- Bæreevne
- Transportere
- Dokumenter og manualer
A-Line Molde er et rekkverkssystem i aluminium med vertikale stenger (20 × 40 mm) plassert mellom horisontale aluminiumsprofiler (26 × 48 mm). Systemet er designet for balkonger og terrasser der det kreves sterk fallsikring og et tydelig strukturert visuelt utseende. Molde kombinerer skandinavisk design, sterk konstruksjon og slitesterke materialer.
Alle aluminiumskomponenter er pulverlakkert, noe som sikrer langvarig motstand mot UV-stråling, fuktighet og korrosjon.
- Standard høyde: Avhenger av nasjonale forskrifter; minimum 1,0 m over gangflate
- Stender – 20 × 40 mm
- Håndløper – 26x48mm horisontale profilmal
- Horisontale profilmal– 26 × 48 mm
- Stenderavstand: Beregnes i henhold til lokale forskrifter og krav til glasstykkelse
- Stolper: Aluminium EN-AW 6005A-T6
- Håndløper: Aluminium EN-AW 6063-T66
- Forankringer: Syrefast rustfritt stål A4(for festing til betong)
- Skruer: Karbonståll, korrosjonsklasse C4 (for feste av tre)
- Aluminiumsprofiler: Pulverlakkert (RAL-fargespekter)
- Festemidler: Er ikke pulverlakkert

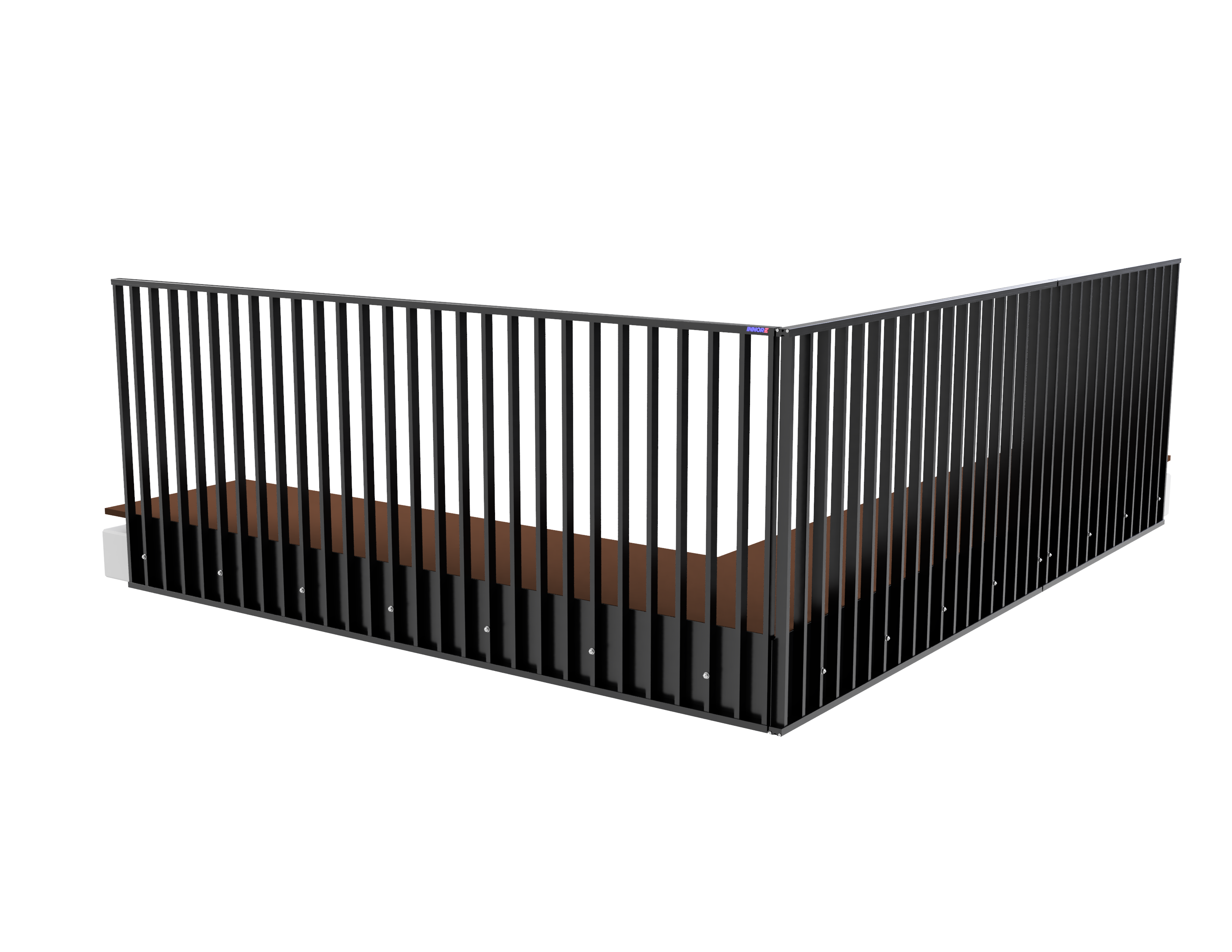

Sidemontert
- Underkonstruksjon: Betong eller tre
- Minimum betongklasse: C25/30 (EN 206)
- Minimum betongtykkelse: 160 mm
- Minimum forankringsdybde : 160 mm
- Ankertype: Hilti HSA-R M10 (For festing til betong)
- Minimum høyde på trekonstruksjon: 180 mm
- Tykkelse på trekonstruksjon: 90 mm
- Festesett for tre: Rothoblaas HBSP EVO(For festing til treverk)

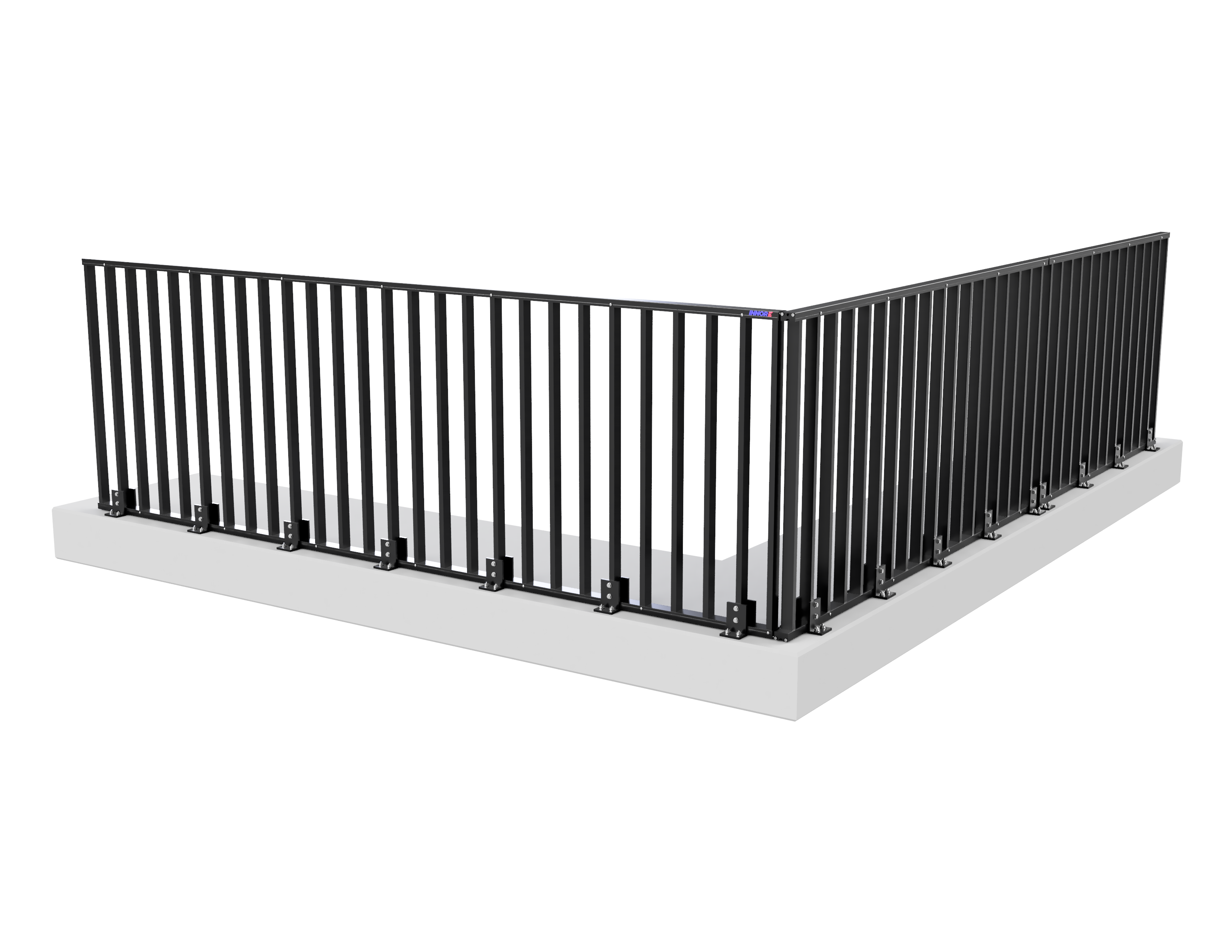

Toppmontert
- Underkonstruksjon: Betong eller tre
- Minimum betongklasse: C25/30 (EN 206)
- Minimum betongtykkelse: 120 mm
- Minimum forankringsdybde : 350 mm
- Ankertype: Hilti HSA-R M10 (For festing til betong)
- Minimum høyde på trekonstruksjon: 148 mm
- Tykkelse på trekonstruksjon: 90 mm
- Festesett for tre: Rothoblaas HBS PLATE EVO 11 × 100 mm(For festing til treverk)
Brystvernmontert
- Underkonstruksjon: Betong eller tre
- Minimum betongklasse: C25/30 (EN 206)
- Minimum betongtykkelse: 120 mm
- Minimum forankringsdybde : 350 mm
- Ankertype: Hilti HSA-R M02 (For festing til betong)
- Minimum høyde på trekonstruksjon: 180 mm
- Tykkelse på trekonstruksjon: 100 mm
- Festesett for tre: Rothoblaas TBS EVO (For festing til treverk)
- Oppfyller: EN 1991-1-1, EN 1999-1-1 og EN 1990
- Deklarert bøyemotstand for stolpe: Rd = 2,5 kNm
- Maksimal linjelast ved håndløperhøyde: Qk = 1,0 kN/m (for bolig- og offentlig bruk ved 1,2 m høyde)
- Maksimal jevnt fordelt last: qk = 1,0 kN/m² (NS 3510)
- Pendelslagmotstand: 2(B)2 (EN 12600:2002)
Rekkverkssystemet leveres i trepaller som er spesielt utviklet for sikker transport. Hver komponent er individuelt sikret og atskilt for å minimere bevegelse og beskytte mot skade under transport. Riktig sikring av alle pakker under transport er viktig for å forhindre lastforskyvning og potensiell skade på produktene.
Vi anbefaler å inspisere alle pakker ved ankomst og følge riktige installasjonsprosedyrer for å sikre at komponentene forblir intakte og funksjonelle.
All teknisk dokumentasjon og monteringsmanualer knyttet til dette produktet er tilgjengelig på vår dokumentasjonsside.
Vennligst følg lenken nedenfor for å få tilgang til de nyeste versjonene av produktspecifikke dokumenter.
