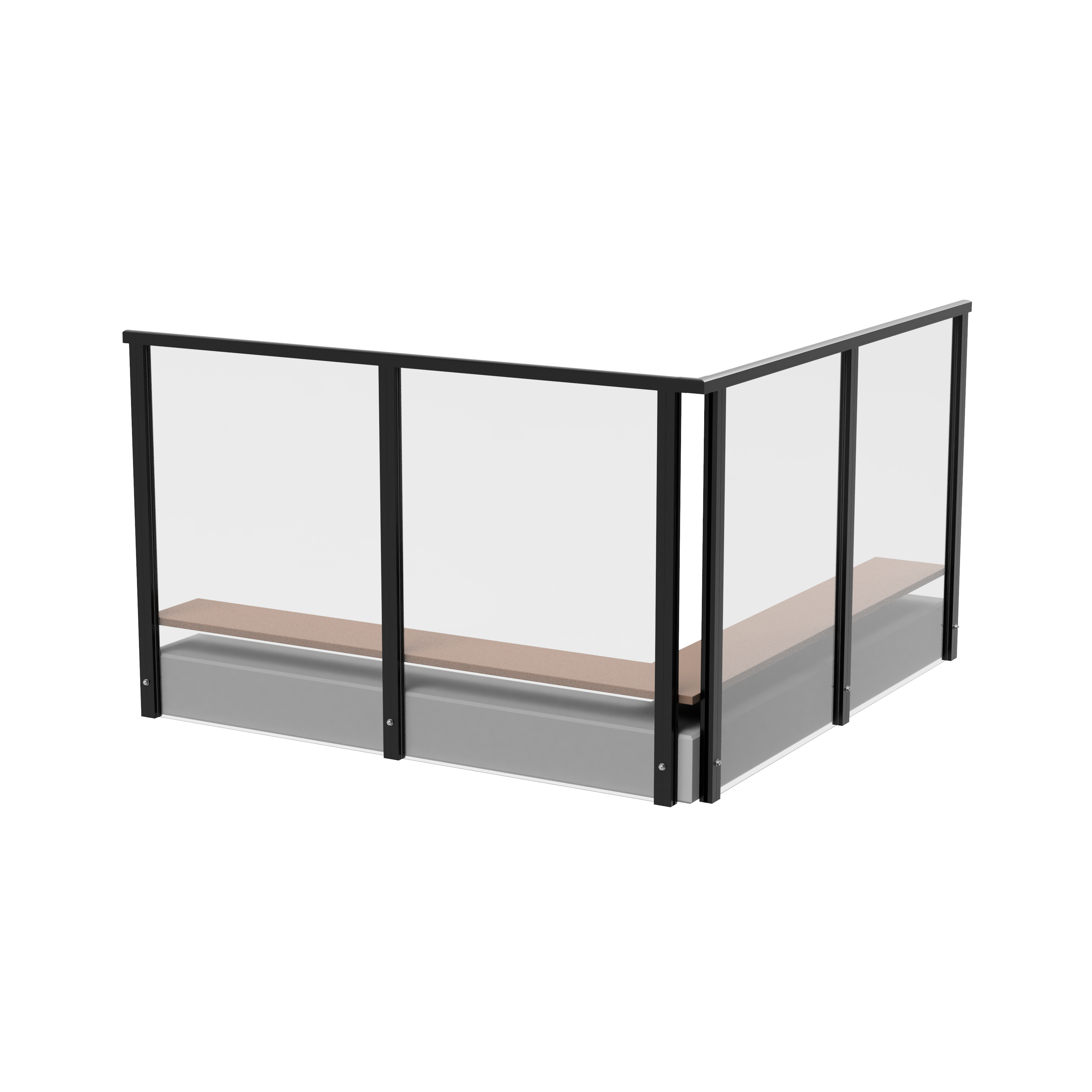

G-Line Bergen er et elegant og slitesterkt rekkverkssystem i aluminiumsglass der sikkerhetsglasspaneler er montert mellom stolpene. Ideelt for balkonger og terrasser, og tilbyr et transparent, moderne utseende kombinert med sterk strukturell ytelse. Bergen-rekkverkssystemet tilbyr et rent, minimalistisk utseende med utmerket holdbarhet, sikkerhet og værbestandighet.

Alle synlige aluminiumskomponenter er pulverlakkert for enkelt vedlikehold og langvarig brukbarhet.

Tilleggsvalg

Glassfarger: Klar, opal, bronse, grå
Aluminiumsdetaljer: Pulverlakkering i RAL-farger tilgjengelig

Standard høyde: Avhenger av nasjonale forskrifter; minimum 1,0 m over gangflate

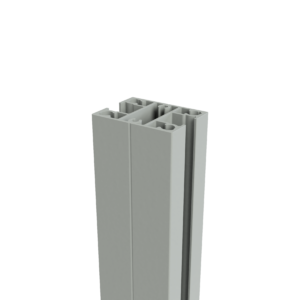

Stender – 45 × 60 mm
Håndløper – 51 × 43 mm, Ø 42.4mm;
Glass: Tykkelse 8,76 mm sikkerhetsglass (EN 14449)
Total rekkverkstykkelse: 51 mm
Stenderavstand: Beregnes i henhold til lokale forskrifter og krav til glasstykkelse

Stolper: Aluminium EN-AW 6005A-T6
Håndløper: Aluminium EN-AW 6063-T66
Glass: Laminert / laminert og herdet sikkerhetsglass (EN 14449)
Forankringer: Syrefast rustfritt stål A4(for festing til betong)
Skruer: Karbonståll, korrosjonsklasse C4 (for feste av tre)

Aluminiumsprofiler: Pulverlakkert (RAL-fargespekter)
Glass: Synlige kanter er polert; De andre sidekantene er slipt på fabrikken
Festemidler: Er ikke pulverlakkert

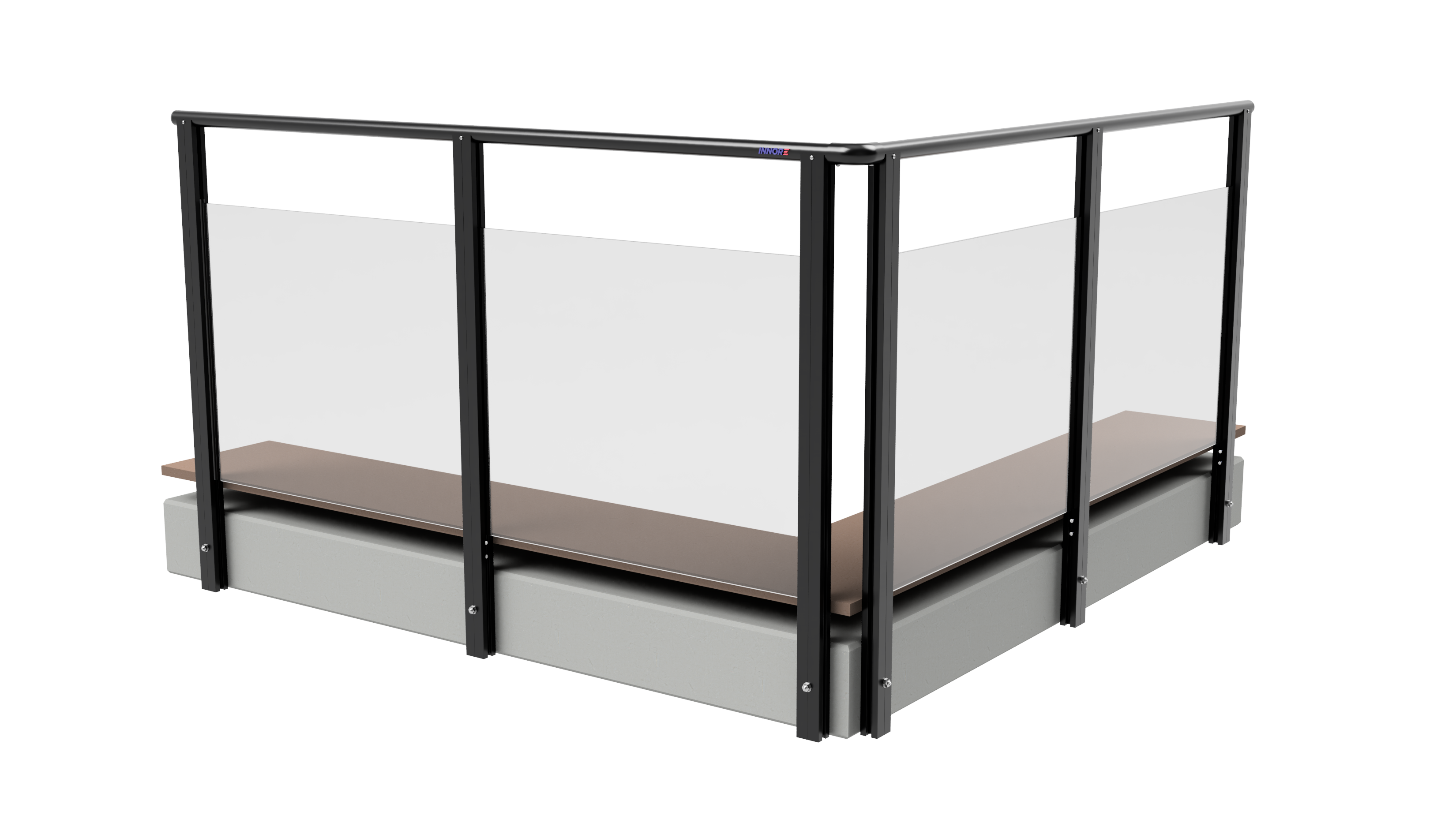

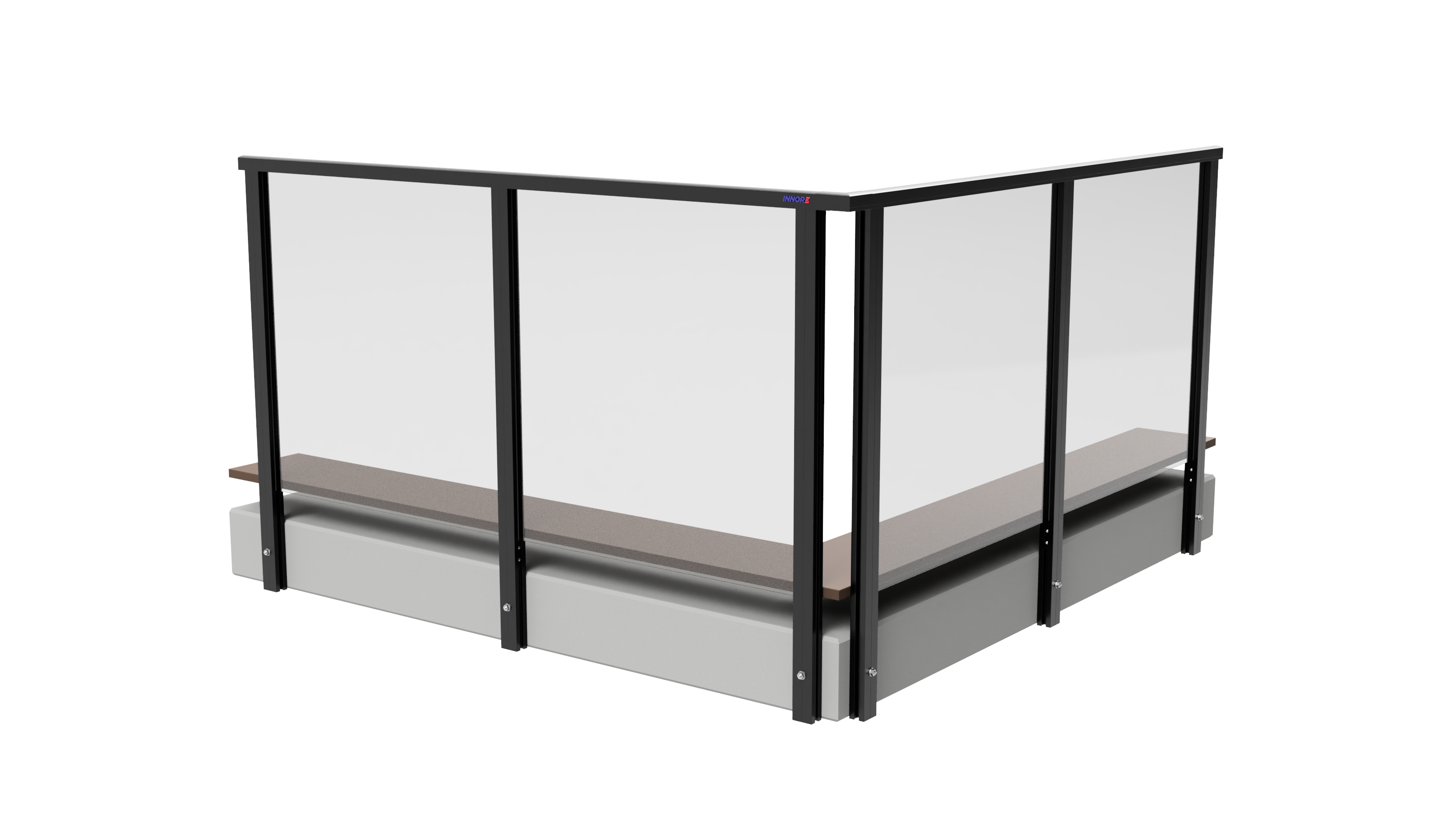

Sidemontert

Underkonstruksjon: Betong eller tre
Minimum betongklasse: C25/30 (EN 206)
Minimum betongtykkelse: 200 mm
Minimum forankringsdybde : 160 mm
Ankertype: Hilti HSA-R M12 (For festing til betong)
Minimum høyde på trekonstruksjon: 180 mm
Tykkelse på trekonstruksjon: 90 mm
Festesett for tre: Rothoblaas HBS PLATE EVO(For festing til treverk)

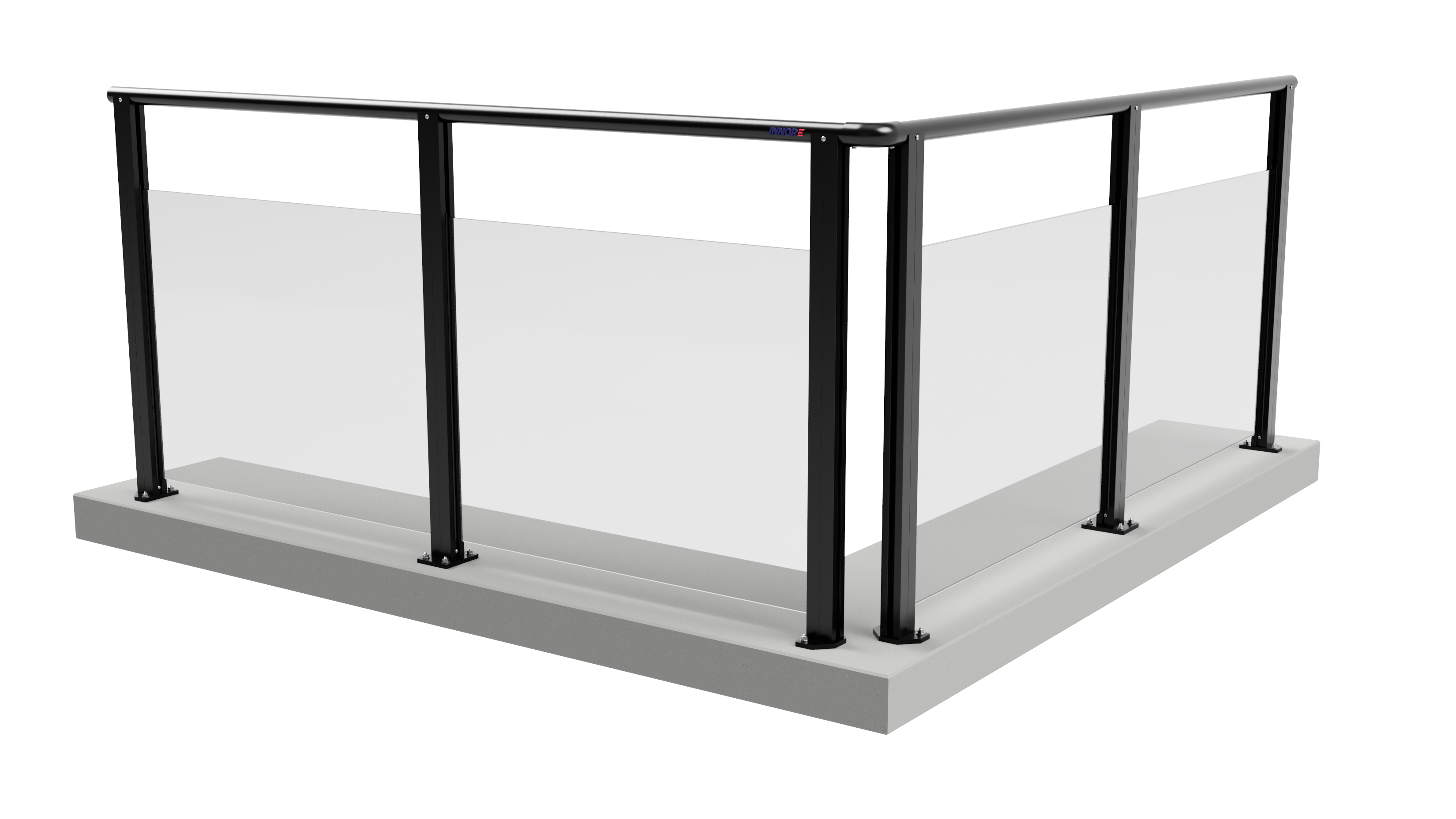

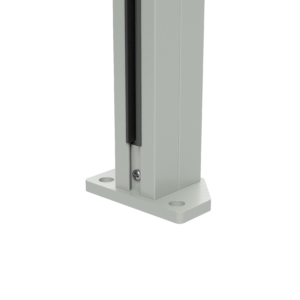

Toppmontert

Underkonstruksjon: Betong eller tre
Minimum betongklasse: C25/30 (EN 206)
Minimum betongtykkelse: 120 mm
Minimum forankringsdybde : 90 mm
Ankertype: Hilti HSA-R M8 (For festing til betong)
Minimum høyde på trekonstruksjon: 180 mm
Tykkelse på trekonstruksjon: 90 mm
Festesett for tre: Rothoblaas HBS PLATE EVO(For festing til treverk)

Brystvernmontert

Underkonstruksjon: Betong eller tre
Minimum betongklasse: C25/30 (EN 206)
Minimum betongtykkelse: 180 mm
Minimum forankringsdybde : 90 mm
Ankertype: Hilti HSA-R M12 (For festing til betong)
Minimum høyde på trekonstruksjon: 180 mm
Tykkelse på trekonstruksjon: 90 mm
Festesett for tre: Rothoblaas HBS TBS EVO (For festing til treverk)

Samsvarsstandarder: EN 1991-1-1, EN 1999-1-1 og EN 1990
Bøyemotstand for stolpe: Rd = 2,15 kNm
Maksimal linjelast (håndløper): Qk = 1,0 kN/m (beregnet for 1,2 m høyde i henhold til NS 3510)
Maksimal punktlast: Qk = 1,0 kN
Pendelslagmotstand: 2(B)2 (EN 12600:2002)

Rekkverkssystemet leveres på en trepall som er spesielt utformet for sikker transport. Hver komponent er individuelt sikret og adskilt i emballasjen for å minimere bevegelse og beskytte mot skader under transport.

Det er viktig at alle kolli er forsvarlig sikret under transport for å forhindre lastforskyvning og mulig skade på produktene. Vi anbefaler å inspisere alle pakker ved mottak og å følge korrekte monteringsprosedyrer for å sikre at glasskomponentene forblir intakte og fullt funksjonelle.

All teknisk dokumentasjon og monteringsmanualer knyttet til dette produktet er tilgjengelig på vår dokumentasjonsside.

Vennligst følg lenken nedenfor for å få tilgang til de nyeste versjonene av produktspecifikke dokumenter.
